はじめに
以下は，三級海技士（機関）の筆記試験 「機関2」の補機（5)空気圧縮機・造水器・配管装置に関するの過去問題です。
※ 出題は，平成22年10月から令和7年７月定期試験までの問題を調べたものです。（類）は，類似の問題を示します。解答は一緒です。平成＝H，令和＝Rに年／月を数字で示しております。
空気圧縮機
〔問題1〕
たて形2段空気圧縮機の運転中，次の(1)～(3)の現象が生じる場合の原因をそれぞれあげよ。
(1) 低圧圧力計の示度が規定値より高過ぎる。
(2) 圧縮機の送出し圧が上がらない。
(3) 圧縮機の異音が発生する。
【出題：H25/04,H27/02,H30/07】
〔問題2〕
たて形2段空気圧縮機に関する次の問いに答えよ。
(1) シリンダ及び軸受の潤滑には，それぞれどのような方法があるか。【出題：H29/02,R02/02,R04/10】
(2) 中間冷却器を設ける理由は，何か。【出題：H29/02,R02/02】
(3) 低圧圧力計の示度が規定値より高過ぎる場合の原因は，何か。【出題：H29/02,R02/02】
(4) 低圧シリンダと高圧シリンダの中間に設けられる中間冷却器と，高圧シリンダの送出し側に設けられる後部冷却器のそれぞれの目的は，何か。【出題：R04/10】
(5) 高圧段の吸込弁が漏れている場合，低圧段の吸込み圧及び送出し圧の示度は，それぞれどのようになるか。
【出題：R04/10】
〔問題3〕
たて形2段空気圧縮機に関する次の問いに答えよ。
(1) 2段圧縮にする理由は，何か。
(2) 高圧段の吸入弁が漏れている場合，低圧段の吸込み圧及び送出し圧の示度は，それぞれどのようになるか。
(3) 潤滑油が劣化する原因は，何か。
【出題：H30/10】
〔問題4〕
制御用圧縮空気装置に関する次の問いに答えよ。
(1) 電動機駆動の空気圧縮機は，何を検出して自動発停するか。
(2) アンローダは，圧縮機をどのようにして無負荷で始動させるか。
(3) 制御用圧縮空気中の水分を除去するには，どのような方式の機器があるか。（3つあげよ。）
【出題：H28/04,H30/04,R02/04,R03/07,R05/02,R07/02】
造水器
〔問題1〕
低圧造水装置に関する次の問いに答えよ。
(1) 低圧（真空）にする理由は，何か。また，低圧にするために，どのような装置を用いているか。
(2) フラッシュ式と浸管式では，作動においてどのような相違があるか。
【出題：H24/10,H26/02,H29/10,R01/07 ,R07/04】
〔問題2〕
逆浸透膜式造水装置に関する次の問いに答えよ。
(1) 浸透（半透）膜のどのような性質を利用しているか。
(2) 高圧ポンプで圧力を加えるのは，海水側か純粋（清水）側か。
(3) この装置では，逆浸透膜及び高圧ポンプ以外にどのような構成機器を有するか。（2つあげよ。）
【出題：R03/10】
配管装置
〔問題1〕

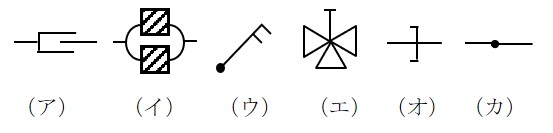

次の㋐～㋕に示す船舶用配管系統の図記号は，何を表すか。それぞれ記せ。
【出題：H24/10,H28/07,H30/04】
〔問題2〕
次の㋐～㋕に示す船舶用配管系統の図記号は，何を表すか。それぞれ記せ。
【出題：H25/02,H28/10,H30/10,R05/10】
〔問題3〕
次の㋐～㋕に示す船舶用配管系統の図記号は，何を表すか。それぞれ記せ。
【出題：H23/04,H29/07,R02/04】
〔問題4〕
次の㋐～㋕に示す船舶用配管系統の図記号は何を示すか。それぞれ記せ。
【出題：H27/02,R04/02】
〔問題5〕
次の㋐～㋕に示す船舶用配管系統の図記号は何を示すか。それぞれ記せ。
【出題：R06/02,R06/10】
〔問題6〕
次の(1)～(4)の各弁が，それぞれの名称で呼ばれているのは，どのような特徴によるものか説明せよ。
(1) 仕切弁 (2) ボール弁 (3) 玉形弁 (4) アングル弁
【出題：H23/02,H27/07,H29/04,R02/10,R06/04】
〔問題7〕
機関室の配管装置に関する次の問いに答えよ。
(1) 危急用のビルジ吸引管とは，どのようなものか。（概要を説明せよ。）
(2) 機関室の敷板よりも下部に設ける管系の固定用金物について，日常どのようなことを検査しなければならないか。
【出題：H24/04,H28/04,H31/04,R03/02,R04/10,R07/02】
