はじめに
以下は，三級海技士（機関）の筆記試験 「機関1」のディーゼル機関(7)、「ディーゼル機関の性能曲線，熱勘定，シリンダ内における燃料の燃焼過程，シリンダ内における燃料の異常燃焼，インジケータ線図による運転状態の検討，クランクアームの開閉作用及び危険速度ピストンの側圧・慣性力」に関するの過去問題です。
※ 出題は，平成22年10月から令和7年７月定期試験までの問題を調べたものです。（類）は，類似の問題を示します。解答は一緒です。平成＝H，令和＝Rに年／月を数字で示しております。
ピストンの側圧
〔問題1〕
四サイクルディーゼル機関に関する次の問いに答えよ。
(3) 運転中，トランクピストンの側圧は，何によって変化するか。
【出題：H24/07,R04/07】
〔問題2〕
ディーゼル機関に関する次の問いに答えよ。
(3) 四サイクル機関において，運転中，トランクピストンに作用する側圧は，何によって変化するか。
【出題：H28/04,H30/04】
ピストン慣性力
〔問題〕
トランクピストン形四サイクルディーゼル機関に関する次の問いに答えよ。
(1) ピストンの慣性力が最大となる位置は，クランク角度で何度か。
【出題：H23/02,H26/10,H29/02,R01/07,R03/10】
(2) ピストンの側圧が最大となる位置は，クランク角度で何度くらいか。
【出題：H23/02,H26/10,H29/02,R01/07,R03/10】
(3) 図はピストンとクランクの位置を示す。図の①～⑥の各位置においてピストンに働くガス圧と慣性力の合成力が上向きとなるのはどれか。また，ピストンの側圧が左方向に作用するのはどれか。（それぞれ番号で示せ。）
【出題：H26/10,H29/02,R01/07,R03/10】
(4) 図はピストンとクランクの位置を示す。図の①～⑥の位置におけるピストンの側圧は，それぞれ右方向又は左方向のどちらに作用するか。（図を写しとりピストン部に矢印を付けて示せ。）
【出題：H23/02】
インジケータ線図
〔問題〕

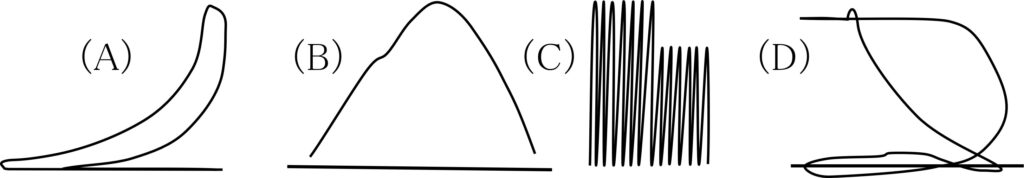

図は，ディーゼル機関のインジケータ線図である。図に関する次の問いに答えよ。
(1) （A）,（B）,（C）及び（D）のインジケータ線図から，それぞれ何を知ることができるか。
【出題：H23/04,H27/04,H30/04,R04/02】
(2) （A）の直線の長さは，何を示すか。
【出題：H23/04,H27/04,H30/04,R04/02】
(3) （B）は，インジケータを機関に取り付けた後，一般に，どのようにして撮取するか。
【出題：H23/04,H30/04,R04/02】
クランク室の爆発
〔問題〕
トランクピストン形ディーゼル機関のクランク室内の爆発に関する次の問いに答えよ。
(1) 爆発の原因は，何か。
(2) 爆発を防止するため，どのような警報装置が設けられているか。
(3) 運転中，上記(2)の警報が鳴り，クランク室の異常過熱を認めた場合は，どのように処置するか。
(4) 爆発の被害を減少させるため，クランク室は，どのような構造になっているか。
【出題：H27/02,H30/10,R03/02,R04/02,R05/10,R06/10】
出力率
〔問題1〕
ディーゼル機関の出力率に関する次の文の[ ]の中に適合する字句又は数字を記せ。
(1) 出力率は，[ ㋐ ]×[ ㋑ ]で示され，単位[ ㋒ ]面積当たりの機関出力に比例する値であり，燃焼室壁の[ ㋓ ]負荷を代表する数値である。
(2) 四サイクル機関と二サイクル機関の出力率を比較する場合は，四サイクル機関の㋐を[ ㋔ ]にすることによって同列に評価することができる。また，㋑の値は，[ ㋕ ]×[ ㋖ ]×1/30で求められる。
【出題：H25/02,R02/10 ,R07/07】
〔問題2〕
ディーゼル機関に関する次の問いに答えよ。
(1) 出力率は，何と何の積で表されるか。また，出力率と出力の関係は，どのような式で表されるか。
【出題：H28/04,H30/04】
燃料消費率
〔問題〕
ディーゼル機関に関する次の問いに答えよ。
(1) 性能曲線（負荷試験曲線）には，燃料消費率のほか，どのような事項が示されているか。
【出題：H24/04,H25/07,H28/02,R02/07,R06/10】
(2) 運転中の機関の燃料消費率を求める場合，必要な計測項目は，何か。
【出題：H24/04,H28/02,R02/07,R06/10】
(3) 上記(2)の項目を正確に求めるため，それぞれどのようにして行うか。
【出題：H24/04,H28/02,R02/07,R06/10】
(4) 出力率は，何と何の積で表されるか。
【出題：H25/07】
（5） 一般に，定格回転速度よりも低い回転連速度では，定格出力の場合より燃料消賀率が大きいのは，なぜか。
【出題：R05/02】
点火順序
〔問題〕
ディーゼル機関に関する次の問いに答えよ。
(1) シリンダの点火順序は，どのようなことを考慮して決められるか。【出題：28/04,H30/04,R05/02】
(2) 動圧過給方式の6シリンダ四サイクル機関において，各シリンダの排気を2本の排気管に分けて過給機へ導く場合，点火順序を1－5－3－6－2－4とすると，各シリンダの排気をどのように分けるか。 【出題：,R05/02】
